Sumário: Construção de um terreno tridimensional virtual.
Rhino
Abrir o ficheiro dwg 5MAlt.
Definir
-1ª Mesh - a partir de pontos
- a partir das curvas
-Construir uma grelha
-2ª Mesh - final - através dos pontos da grelha
Grasshopper
Criar um Vector Square (para criar uma Grid - grelha)
Criar um Point pra ser a origem do plano da grelha
Criar um Slider 10, meter no 5, e ligá-lo ao S da grelha
Rhino
Criar um ponto de referência para o ponto criado no Grasshopper
Grasshopper
Criar um painel de 600 - para a extensão de x
Criar um painel de 300 - para a extensão de y
Para manter as dimensões da grelha vamos a Maths - Division A/B, em que ligamos o painel de 600 ao A e o Slider 5 ao B. Repetimos o Division A/B, e ligamos o painel 300 ao A e o Slider 5 ao B.
Seguidamente, criamos um point e associamos multiple points, e criamos uma curve, onde clicamos em set multiple curves e selecionamos as curvas do terreno no Rhino. De seguida, podemos criar um painel para nos dizer todas as curvas no Rhino.
Posteriormente, vamos a curve e clicamos em Divide Curve. Criamos um Slider no 7. Criamos um comando Leng, ao qual ligamos a Curve, para nos dizer qual o seu comprimento. Ligamos também a curve ao Divide Curve. Ligamos o Leng ao Division no A e o Slider 7 no B, poara dividir a curve em 7 partes iguais.
Em Maths criamos um Round, ao qual se liga a saída do Divison A/B. Ligamos o C do Round ao N do DCurve. Esta ferramenta permite-nos arredondar os valores e obter números inteiros.
Posteriormente, criamos um Merge . Ligamos o P do DCurve ao D2 do Merge e ligamos os pontos ao D1. Para garantirmos que sai pontos inteiros, ligamos o Merge a point e o point a um painel.
A seguir, criar um CullPt, ao qual se liga o point. No separador Mesh, triangulação, criamos uma DelMesh. No P do CullPt, com o botão direito do rato, fazemos um Flatten.
Rhino
Criamos um layer a que damos o nome Mesh.
Grasshopper

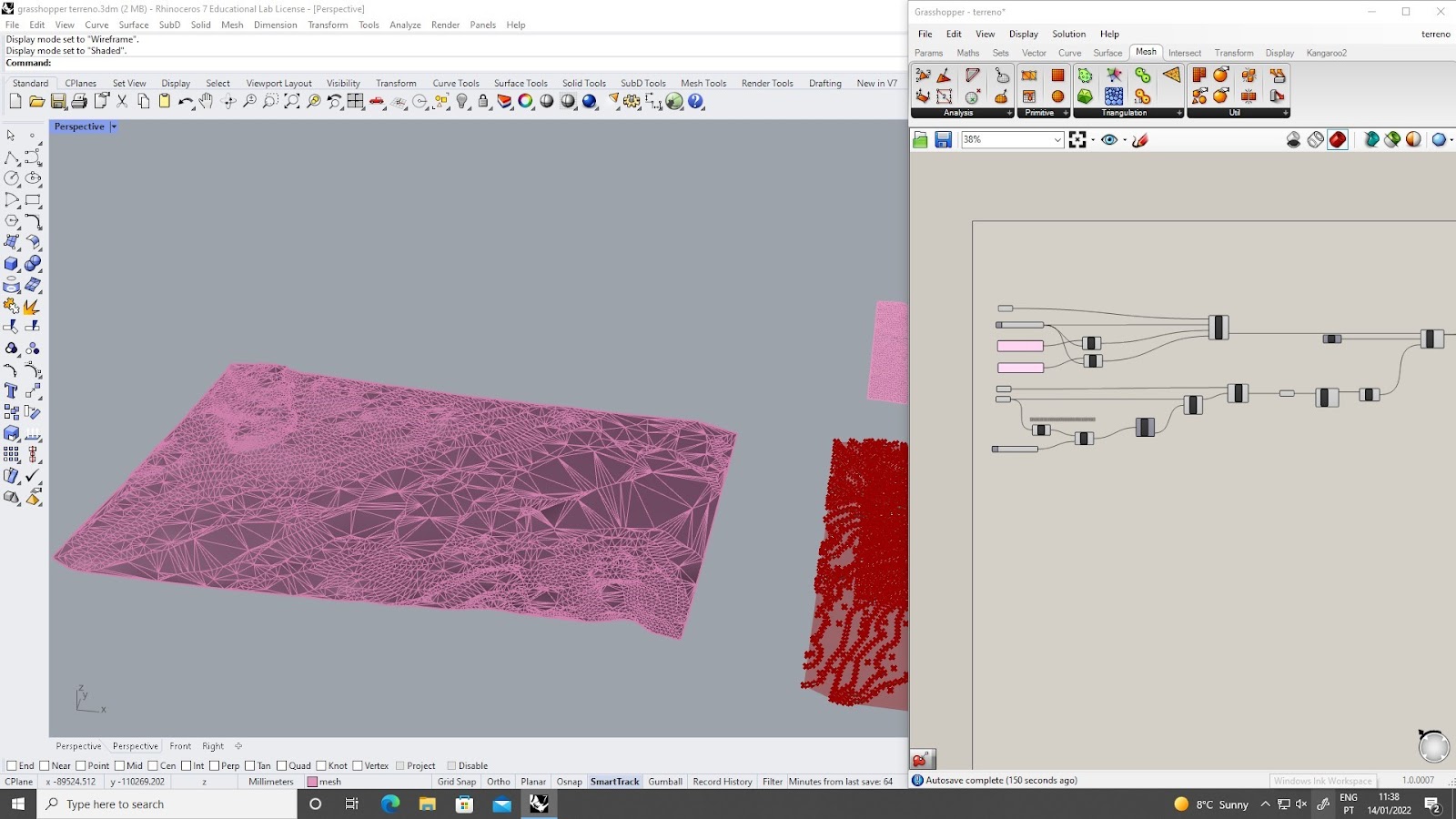

Fazemos um Bake na DelMesh e no processo escolhemos a layer Mesh.
Rhino
É possível fazer Move.
Grasshopper
No separador de vectores, pontos, escolhemos Project Point, ao qual ligamos o SquareGrid em ambos os pontos P's. Ligar o Del do Mesh ao G do project. Criar vetor unit Z, ligar ao D do project.
Ligar o P do project ao P do DelMesh. Fazer um Flatten no P do project.
AutoCAD
Abrir o ficheiro dwg 5MAlt. Fazer um retângulo 300x600 e fazer uma grelha com múltiplos de 5 através da polyline, para não haver meios quadrados. Guardar o ficheiro como DXF.
(Este procedimento é para ajudar a definir a área que iremos fazer no Rhino.)
QGis
Em coordinates tm06 - Portugal - ETRS89. Project, import dwg (o ficheiro anterior 5MAlt). Target package para meter a cartografia e importar as layers. De seguida, abrir o ficheiro DXF, onde irá aparecer a polyline feita no cad. O resultado é imagem do local em estudo.
Rhino
Selecionar o terreno, na barra de ferramentas da direita usar o icon com “um tubo de guache” e carregar no +. Inserir a imagem retirada do QGIZ e arrastá-la para o terreno.
(caso dê erro)
Selecionar o terreno, na barra lateral da direita selecionar o icon do circulo com cores e carrega na Superficie com quadrados pretos e brancos. Selecionar a superfície no terreno. O resultado é Imagem do QGiz no terreno.
